l 概述
MCM R5802 是兆芯微推出的小型化 5.8G 雷达传感器，模块尺寸 31mm*20mm，传感器采用高度集成的雷达感应芯片，由于芯片已集成 5.8G 微波电路、中频放大电路及信号处理 MCU，外围元器件少，集成度高且生产一致性好，在保证传感器性能的同时大大减小了整体尺寸。该传感器可用于检测人体存在或移动目标感应等各种场景，包括智能家居、物联网以及智能照明等领域，特别在家电和卫浴市场，可用来实现屏幕唤醒及手势控制等功能，因其具有超高性价比而获得广泛应用。
传感器实物图：
l 输入输出接口
模块正面(芯片贴装面)有 5 个插针，间距 2.00mm，其定义为：
|
Pin 名称 |
功能 |
备注 |
|
VCC |
模块供电 |
供电电压 5V，默认功耗 38mA，建议电源驱动能力>50mA |
|
GND |
接地 PIN |
|
|
TX |
烧录口 tDIO |
兼容 UART TX 及 IO 口 |
|
RX |
烧录口 tClk |
兼容 UART RX 及 IO 口 |
|
OUT |
控制信号输出 |
默认需要输出高低电平，可根据需要更改为 PWM 信号 |
l 电气参数
|
参数 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
发射频率 |
5725 |
|
5875 |
MHz |
|
|
发射功率 |
|
0.5 |
1 |
mW |
|
|
输入电压 |
4.5 |
5 |
5.5 |
V |
跟输入电压相关 |
|
输出高电平 |
|
5 |
|
V |
|
|
输出低电平 |
|
0 |
|
V |
|
|
工作电流 |
|
38 |
50 |
mA |
|
|
感应距离 |
0.1 |
2.5 |
12 |
m |
|
|
延时时间 |
|
30 |
|
S |
根据需要可调 |
|
工作温度 |
-30 |
|
85 |
°C
|
|

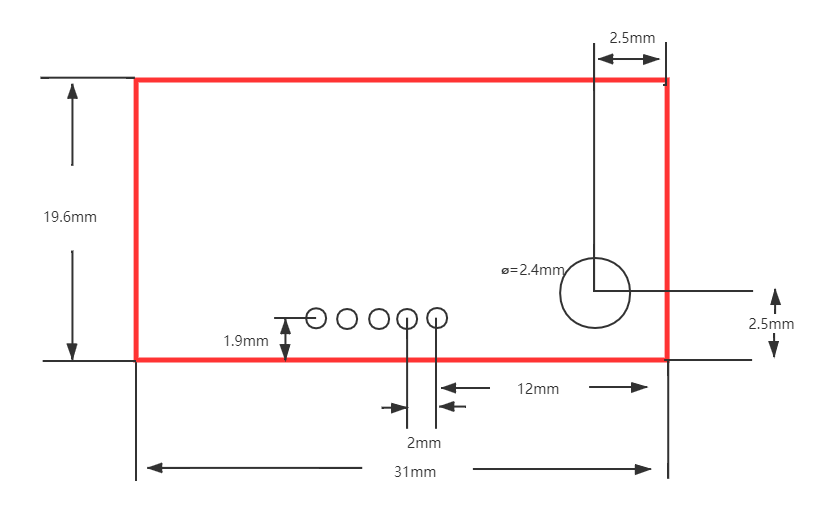

l 机械尺寸
l 雷达探测范围
雷达传感器的感应距离可以通过 MCU 来配置，其极限感应距离达 12 米，实际感应距离可根据需要灵活调节，以下是在空旷环境下感应距离设置为 2.5 米时的探测范围示意图，其中绿色部分为强感应区域，灰色部分为弱感应区域。此外，如果使用环境是相对狭窄的空间，那么感应距离和角度会发生相应变化。
