电力系统无线测温采集系统
来源:
|
作者:
pmt3f064d
|
发布时间:
142天前
|
319
次浏览
|
分享到:
MCM无线测温采集装置适用于3~35KV户内开关柜,包括中置柜、环网柜、固定柜等多种开关柜,也可用于户外变压器等场所(户外传感器需使用McMWT-BS02户外型传感器)。无线测温传感器可通过绑带、螺栓、磁吸、套环等的方式安装在设备的不同发热点上,通过无线射频技术,实时传输至无线测温集中器上。无线测温集中器可通过本机屏幕实时显示传感器采集的温度,也可以通过基于Modbus协议的RS485接口事先互联网端的控制与监控。

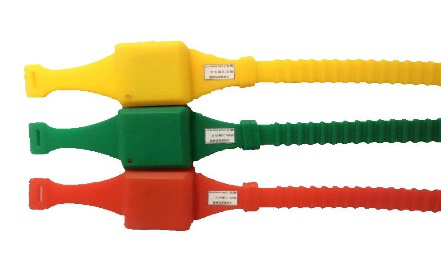

1)表带式测温器
McMWT-BS01
测量温度范围:-25~200℃
测量精度:±1℃(0~75℃)
±2℃(-25~0℃、75~200℃)
温度采样频率:默认10秒(可设置)
无线上报频率:默认1分钟(可设置)
温度变化超过2℃或预警门限时默认10秒(可设置)
无线射频频率:5组频率设置(433.05~434.79MHz)
无线传输距离:<200米
电池使用寿命:>5年
安装方式:表带捆绑式
安装位置:移开式高压开关柜:母排, 静触头,电缆搭接等部位。
固定式高压开关柜:母排, 隔离刀闸,电缆搭接等部位。

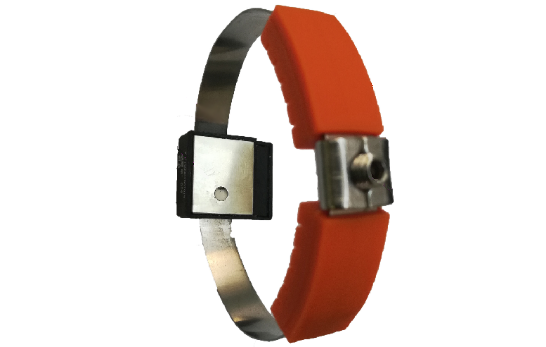

2)锁状测温器
McMWT-BS02
测量温度范围:-25~200℃
测量精度:±1℃(0~75℃)
±2℃(-25~0℃、75~200℃)
温度采样频率:默认10秒(可设置)
无线上报频率:默认1分钟(可设置)
温度变化超过2℃或预警门限时默认10秒(可设置)
无线传输距离:<200米
电池使用寿命:>5年
安装方式: 螺栓安装式
防水性能: IP67
安装部位: 户外隔离刀闸、穿墙线夹套管接头、变压器进出桩头、户外软连接铜排搭接
3)环形测温器
McMWT-PS02
测量温度范围:-25~200℃
测量精度: ±1℃(0~75℃)
±2℃(-25~0℃、75~200℃)
工作电源: CT取电
启动电流: >5A
温度采样频率:默认10秒(可设置)
无线上报频率:默认1分钟(可设置)
温度变化超过2℃或预警门限时默认10秒(可设置)
无线射频频率:5组频率设置(433.05~434.79MHz)
无线传输距离:<200米
安装方式: 表带捆绑式
安装部位: 移开式高压开关柜:母排, 静触头,电缆搭接等部位。
低压柜:出线桩头、断路器进出线端。
固定式高压开关柜:母排, 隔离刀闸,电缆搭接等部位。
低压开关柜:空开进线、出线、电缆出线等部位。
4)集中器
McMWT-CN01
工作电源: AC 85~265V DC 110~370V
整机功耗: ≤5VA
无线射频频率: 5组频率设置(433.05~434.79MHz)
传感器负载数量: ≤240只
通讯接口: RS485,≤1.2KM
主机组网数量: ≤128只
通讯规约: Modbus-RTU
波特率: 1200、2400、4800、9600、19200 bps 可选
默认温度报警值: 上限值:+90℃,下限值:-20℃
默认温度预警值: 上限值:+60℃,下限值:-10℃
默认告警电压值: 2700mV
继电器干接点参数:AC220V/5A(1组无源常开/常闭触点)
工作温度: -10℃~+70℃
工作湿度: ≤90%RH,不结露,无腐蚀
海拔: ≤2500米
防护等级: IP20
绝缘电阻: ≥100MΩ(温度在10~30℃,相对湿度小于80%)
安装方式: 嵌入式安装
